Versuch 53
Wir beobachten freie und erzwungene Schwingungen an einem elektrischen Schwingkreis.
Versuchsaufbau

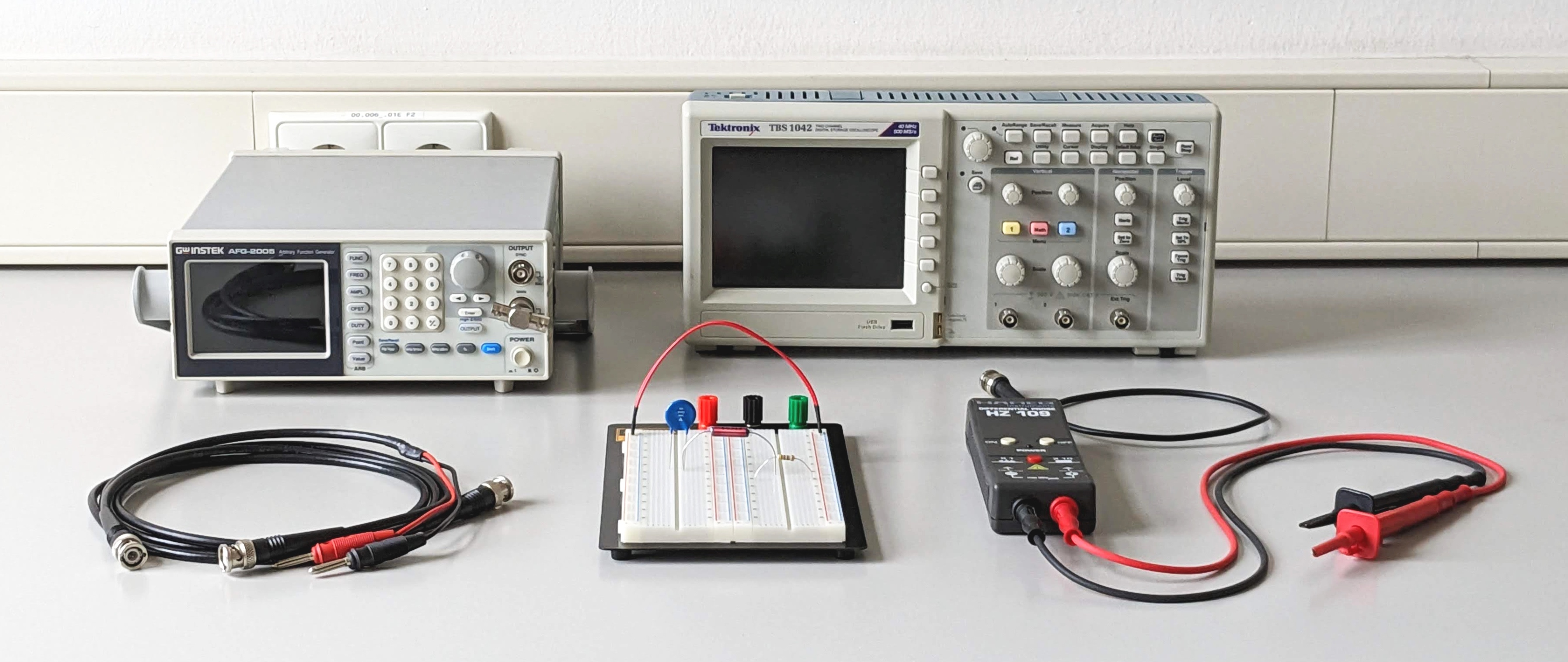

Versuchsaufbau mit
Funktionsgenerator, Oszilloskop,
Kabeln,
Steckplatine mit Bauteilen,
Differentialtastkopf.
Funktionsgenerator

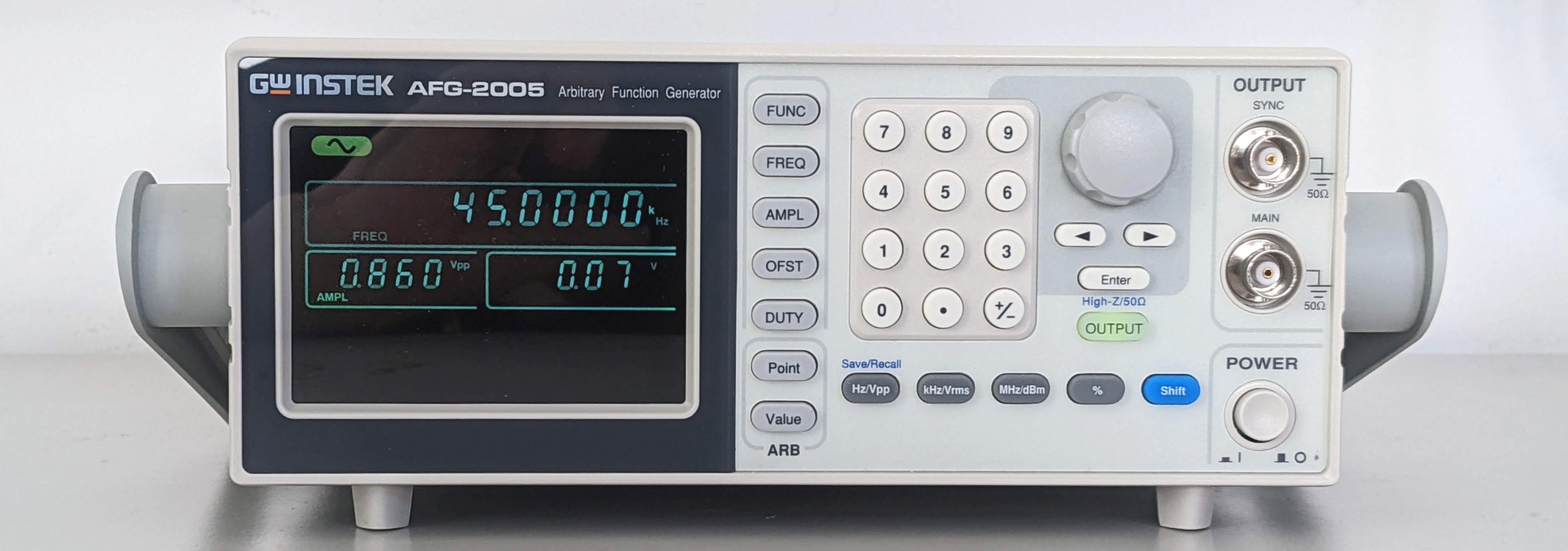

Wir verwenden einen Arbitrary Function Generator
Instek AFG-2005.
Die Bedienung ist weitgehend identisch mit dem in Versuch 52 verwendeten Funktionsgenerator.
🔗 https://phypra.uni-freiburg.de/ap/52/#Funktionsgenerator
Oszilloskop

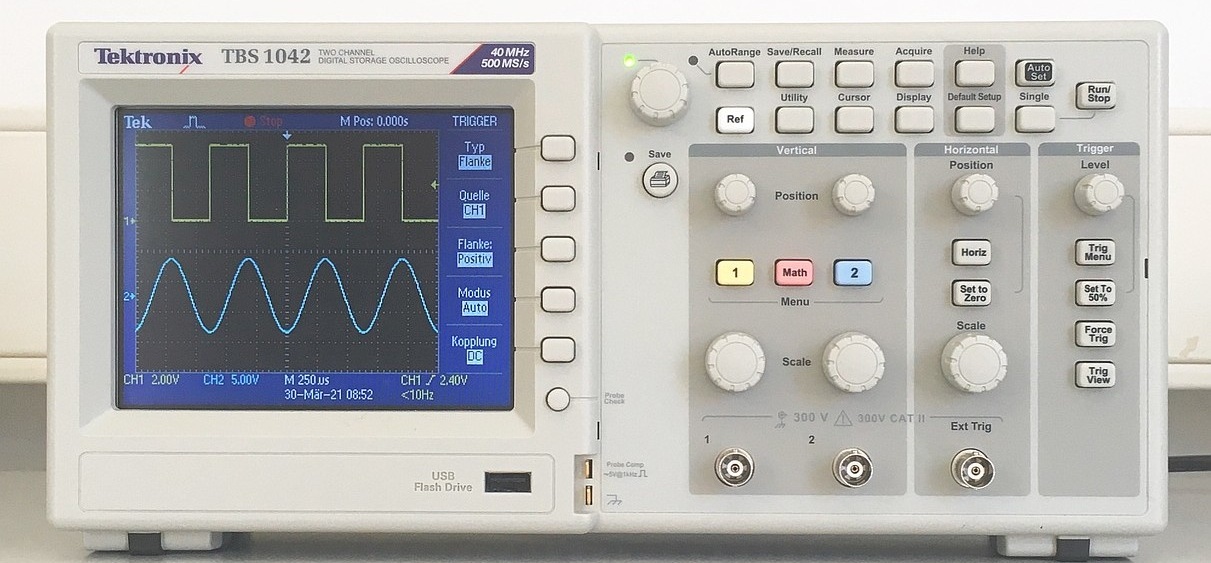

Die Signale werden an einem Digitaloszilloskop
Tektronix TBS 1042
dargestellt.
Die Bedienung ist weitgehend identisch mit dem in Versuch 52 verwendeten Oszilloskop.
(Die in den Videos behandelten Experimente entsprechen nicht unbedingt den Aufgaben in der Versuchsanleitung.)
🔗 https://phypra.uni-freiburg.de/ap/52/#Oszilloskop

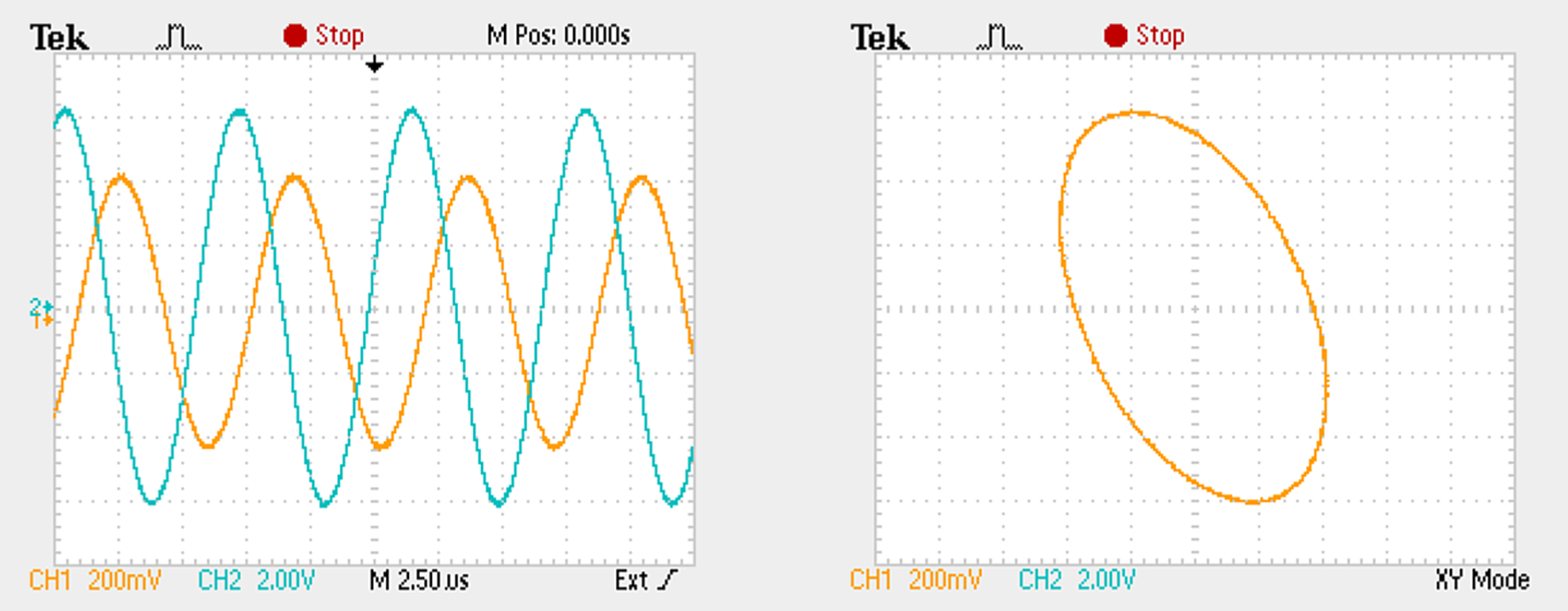

Zusätzlich zur üblichen Darstellung im Display Format YT
kann die Darstellung im Display Format XY nützlich sein.
Verbinder und Kabel
Funktionsgenerator und Oszilloskop verwenden die weitverbreiteten BNC-Steckverbinder,
koaxiale Stecker mit einem Bajonettverschluss,
gut geeignet für Wechselspannung mit Frequenzen bis etwa 1 GHz.
🔗 https://de.wikipedia.org/wiki/BNC-Steckverbinder
Die verwendeten Kabel sind zweipolige Koaxialkabel mit Innen- und Außenleiter,
meist vom Typ RG-58.
🔗 https://de.wikipedia.org/wiki/Koaxialkabel

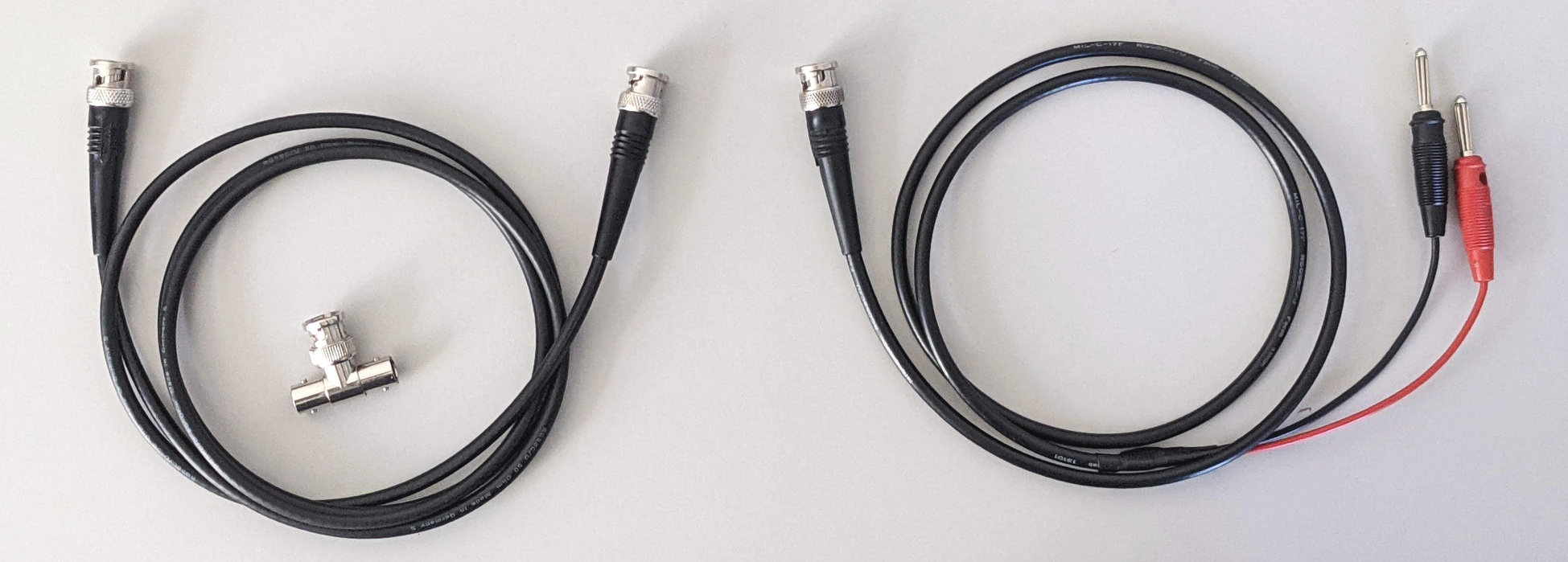

BNC-Kabel, BNC-T-Stück, BNC-Banane-Adapter.
Steckplatine und Bauteile

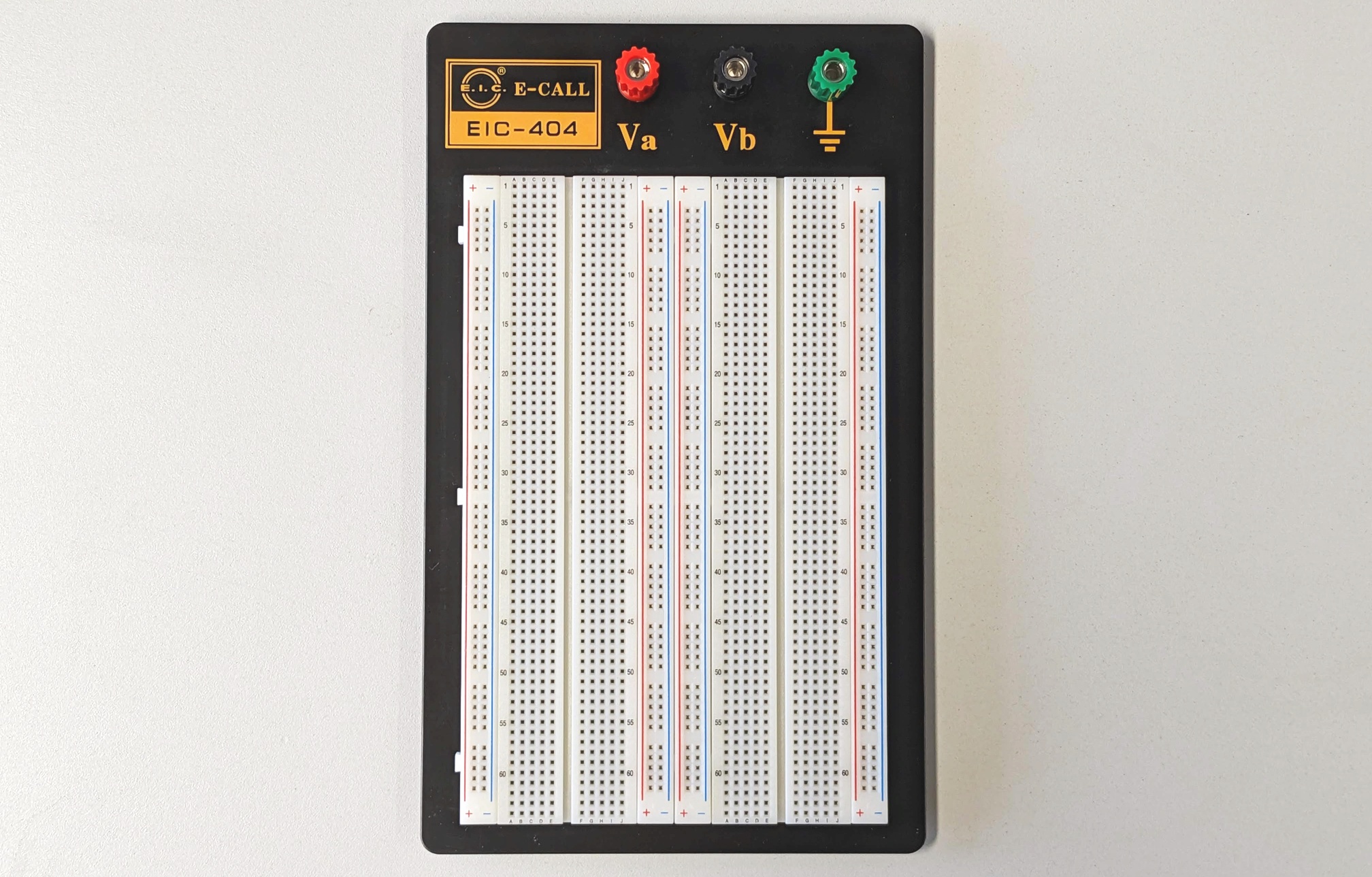

Die Schaltung wird auf einer Steckplatine aufgebaut.
Dabei sind jeweils die Kontakte in den mit "+" (rot) und "−" (blau) markierten Spalten intern verbunden.
Dazwischen sind jeweils fünf Kontakte (A-E und F-J) in jeder Zeile intern verbunden.

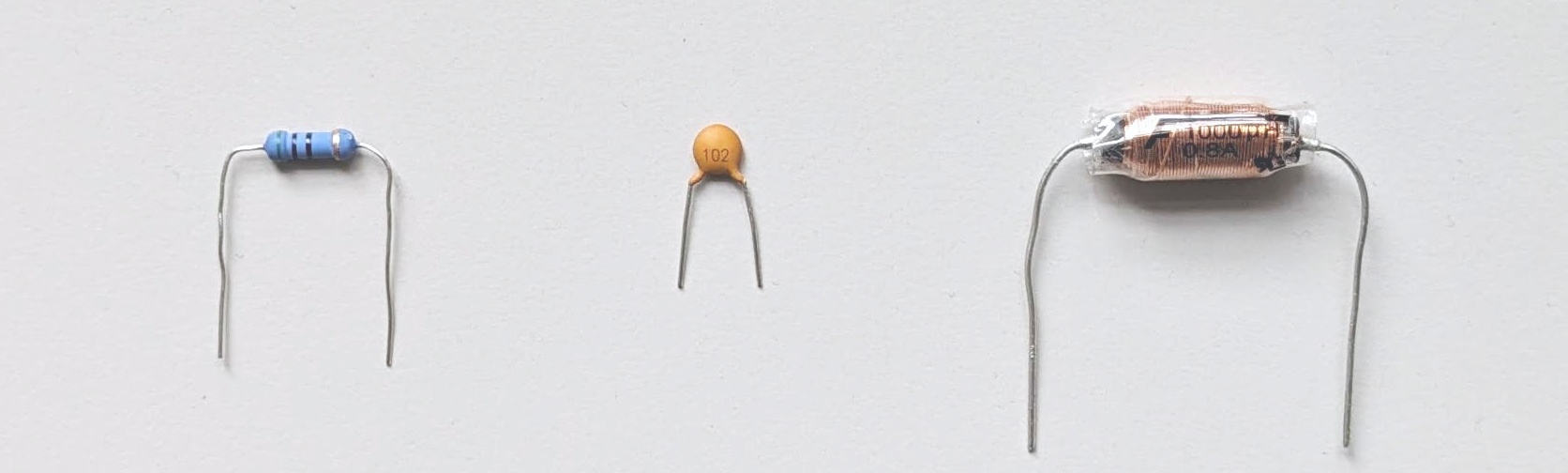

Widerstand 50 Ω (Toleranz 5%),
Kapazität 1 nF (Toleranz 20%),
Induktivität 1 mH (Toleranz 10%).
Differentialtastkopf
Wir verwenden einen Differentialtastkopf Hameg HZ 109,
um Spannungen zwischen zwei Punkten zu messen, von denen keiner geerdet ist.
Da ein Differentialtastkopf ein aktives Bauteil ist, muss er eingeschaltet werden, damit er funktioniert.
Optional können die gemessenen Spannungen um den Faktor 10 abgeschwächt werden.
📄 Hameg Differential Probes Datasheet.pdf
